YBZ系列電動油泵是與各種噸位液壓千斤頂、頂管機、鐓頭機配套使用的動力、操縱部分,并能為各液壓機械提供動力。適用于市政、鐵路、橋梁水電工程建設。尤其是高壓大噸位的預應力設備應用更為廣泛。
(1)2YBZ2-55該泵作為典型的千斤頂動力源由于其特有的兩路可獨立工作及高壓力、保壓的功能被廣泛應用于公路、鐵路橋梁的預應力施工當中,為各類張拉千斤頂、靜載試驗千斤頂及擠壓機、鐓頭機等機具提供動力配套使用。
2YBZ2-55電動油泵主要參數
柱塞 | 直徑 | 毫米 | 10 | 電 | 型號 | Y100L2-4 | ||
行程 | 毫米 | 6.8 | 功率 | 千瓦 | 3.0 | |||
個數 | 個 | 2×3 | 轉數 | 轉/分 | 1430 | |||
油泵轉數 | 轉/分 | 1430 | 出油嘴數 | 個 | 2 | |||
理論排數 | 毫升/轉 | 3.2 | 用油種類 | 32號或46號機械油 | ||||
額定壓力 | 兆帕 | 55 | 油箱容積 | 升 | 42 | |||
額定流量 | 升/分 | 2×2 | 自 重 | 公斤 | 120 | |||
容積效率 | 87% | 外型尺寸 | 毫米 | 745×494×1052 |
(2)目前在預應力市場上所使用的張拉配套油泵均為70年代所研制的產品,這種泵雖在以往的施工歲月中發揮了巨大的作用,但隨著預應力技術的發展,特別是大噸位千斤頂?shù)钠毡椴捎?,這種油泵已不能滿足目前施工的需求。
為解決這一難題我們研制了目前這款變量泵,它在低壓工作時如空行程或回程等非工作行程時它采用高、低壓泵同時供油,而在張拉等工作行程時變?yōu)楦邏盒×髁?,以便于控制速度與穩定性,由于它的這種特點在施工中可大大提高工作效率,是以往所使用泵的3倍以上因而給用戶帶來巨大經濟效益。
YBZ6/5-2/60型電動油泵亦可用于其它各種形式的低流量、高壓力千斤頂液壓機械中。
技術性能
最高額定壓力 | 60MPa | 低壓 | 5MPa | |
高壓流量(5MPa以上) | 2.4L | 低壓流量 | 6L | |
電機功率 | 3.0KW | 轉數 | 1430r/min | |
油箱容積 | 45L | 自重 | 140kg | |
外形尺寸 | 600mm×520mm×950mm | |||
用油種類 | L-HM32號或L-HM46號抗磨液壓油 |

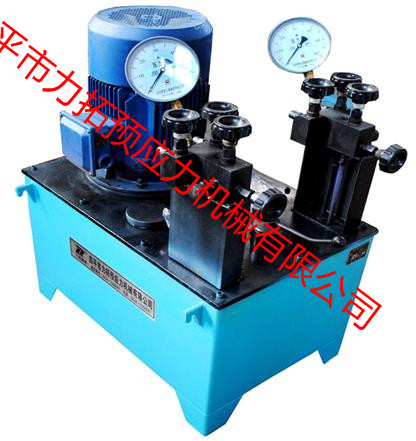

(3)YBZ10-55A這種泵主要是為大噸位張拉千斤頂配套而設計的,它可以同時帶兩臺頂進行張拉,由于其流量大因而可以提高施工效率。主要參數
(4)YBZ10-55B本泵是專為地鐵站施工而設計的專用油泵,可同時帶7臺YDCW1000-200型千斤頂進行張拉,也可根據需要在1-7臺之間選擇千斤頂?shù)墓ぷ髋_(tái)數而關閉掉暫時不用的千斤頂。
(5)頂管類油泵,常用于地下頂管及箱涵頂進施工中千斤頂一般在二臺至六臺左右。
主要參數
型 號 | 公稱壓力 MPa | 公稱流量 L/min | 油箱容積 L | 自重 kg | 外形尺寸 mm |
YBZ13-50 | 50 | 10 | 220 | 290 | 1000×650×970 |
YBZ16-50 | 50 | 16 | 240 | 450 | 1050×700×1005 |
YBZ35-50 | 50 | 35 | 280 | 680 | 1120×920×1388 |

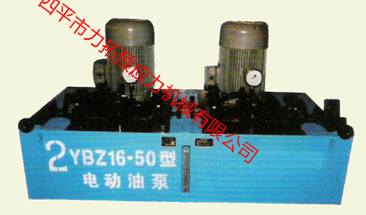

2YBZ16-50 | 50 | 2×16 | 590 | 840 | 1800×1200×1005 |
2YBZ24-50 | 50 | 24-48 | 1200 | 1080 | 1720×1220×1250 |
