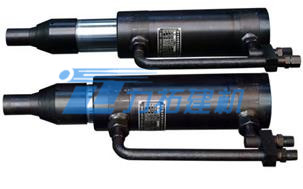

YDCJ系列千斤頂是張拉單根預應力筋用的前夾穿心式千斤頂。本千斤頂適用于張拉，卸錨或放張Φ12.0-Φ15.7毫米直徑的鋼絞線。因?yàn)榍Ы镯敻箖?nèi)裝有半永久式固定的夾具，所以使用這種千斤頂不用裝拆夾具，簡化了操作程序，節省操作時間，并且由于該夾具在千斤頂?shù)那岸?，故預應力筋外露長度自工作錨外僅需250毫米即可張拉錨固，這就大大節省了應力筋，也減少了操作所需要的空間，千斤頂帶有標尺，可以直接讀出張拉伸長值，方便了用戶的使用。
在張拉OVM等自錨式錨具時，利用本千斤頂?shù)男跺^器加限位套來完成。
單獨使用本千斤頂?shù)男跺^器，可對預應力筋進行放張。
YDCJ240千斤頂
額定油壓 | MPa | 55 | 公稱張拉力 | KN | 240 |
張拉行程 | mm | 200 | 理論張拉力 | KN | 242.859 |
張拉面積 | mm2 | 4415.6 | 穿心孔徑 | mm | Φ18 |
回程面積 | mm2 | 1256 | 外形尺寸 | mm | Ф104×495 |
自 重 | Kg | 22 |
YDCJ260技術參數千斤頂
額定油壓 | MPa | 54.5 | 公稱張拉力 | KN | 260 |
張拉行程 | mm | 200 | 理論張拉力 | KN | 260 |
張拉面積 | mm2 | 4769 | 穿心孔徑 | mm | Φ18 |
回程面積 | mm2 | 1335 | 外形尺寸 | mm | 55×215×108 |
